Schweißnahtvorbereitung Fase – Präzise Blechbearbeitung für maximale Schweißqualität

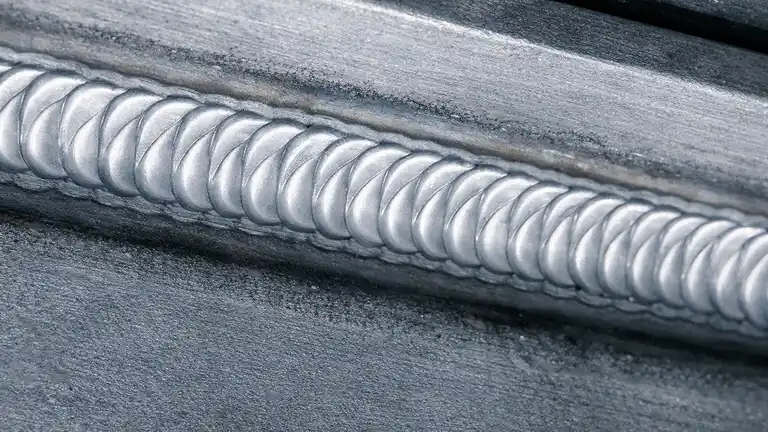

Warum ist die Fase für die Schweißnahtvorbereitung entscheidend?

Treffen Werkstückkanten ohne Vorbereitung aufeinander, kann das Schweißmaterial nur eingeschränkt in die Verbindung eindringen. Die Folge sind oberflächliche Nähte, reduzierte Tragfähigkeit und ein erhöhtes Risiko für Schweißfehler. Eine passende Nahtvorbereitung bildet die Grundlage für eine hochwertige und belastbare Schweißverbindung.

In vielen Anwendungen wird das Anfasen ab etwa 4 mm Materialstärke eingesetzt – abhängig von Werkstoff, Nahtform und Belastung des Bauteils.

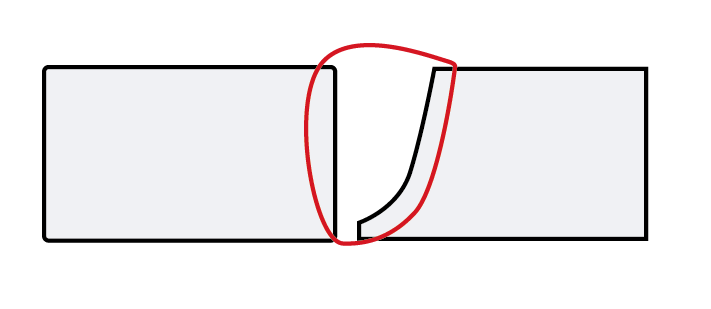

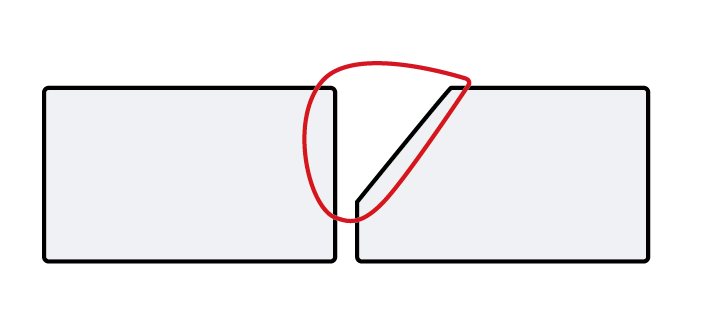

Typische Fasenformen in der Blechbearbeitung

Die Wahl der Fasenform richtet sich nach Konstruktion, Materialstärke und Schweißverfahren.

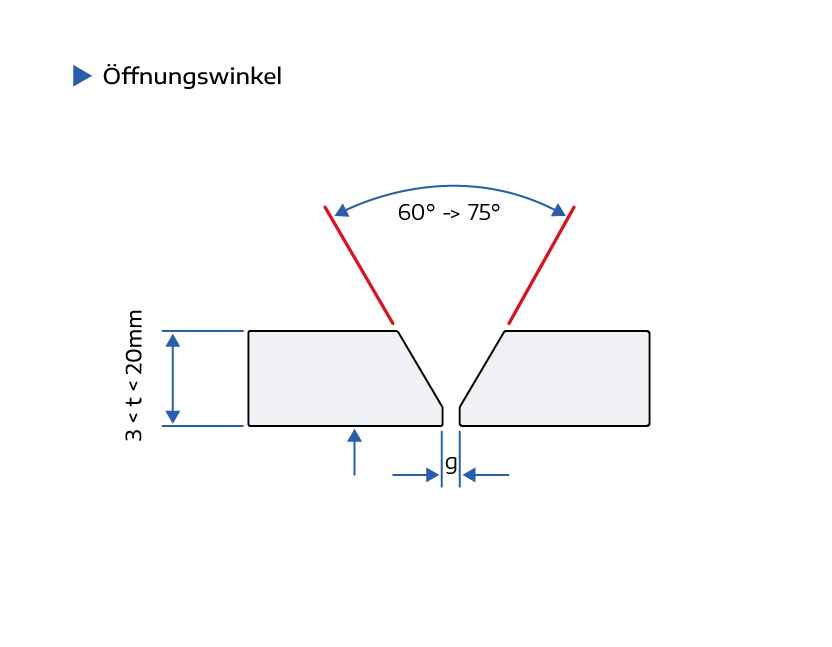

Der Öffnungswinkel liegt häufig im Bereich zwischen 60° und 70°, wird jedoch individuell an Konstruktion und Schweißverfahren angepasst.

Ein zu kleiner Winkel erschwert den Einbrand, während ein zu großer Winkel unnötig viel Schweißzusatz erfordert und die Wärmeeinflusszone vergrößert. Wir passen diesen Winkel individuell an Ihre Konstruktionsvorgaben und das Schweißverfahren an.

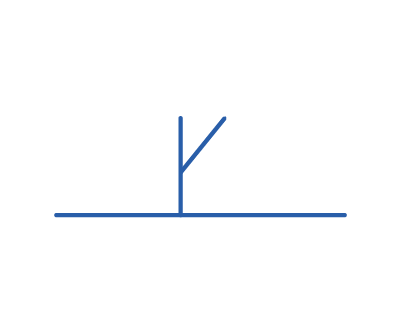

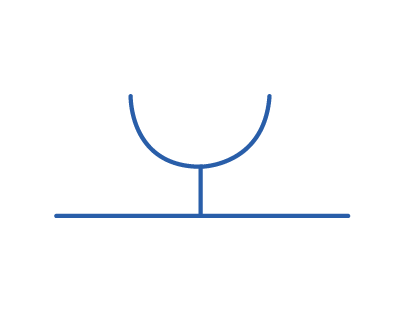

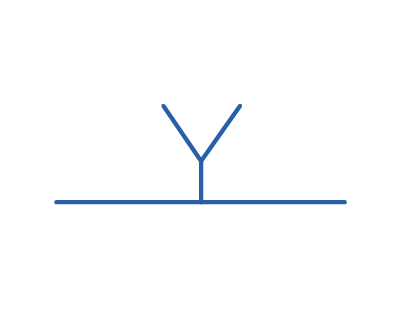

Übersicht der gängigen Nahtformen und Symbole

Die folgende Tabelle verdeutlicht die Vielfalt der Vorbereitungsmöglichkeiten nach industriellen Standards:

Verfahren zur Herstellung von Schweißfasen

Schleifen – Flexible Ergänzung bei einfachen Geometrien

Schleifverfahren werden bei einfachen Bauteilen oder kleineren Stückzahlen eingesetzt. Allerdings erfordern sie höheren manuellen Aufwand und erreichen meist nicht die Präzision moderner Fräsverfahren.

In der Praxis unterscheiden sich die Bearbeitungsverfahren deutlich hinsichtlich Qualität, Wirtschaftlichkeit und Prozesssicherheit.

Vergleich der Verfahren in der Schweißnahtvorbereitung

In der Praxis unterscheiden sich die Bearbeitungsverfahren deutlich hinsichtlich Qualität, Wirtschaftlichkeit und Prozesssicherheit.

• Schleifen - Flexibel einsetzbar, jedoch zeitaufwendig und weniger maßhaltig.

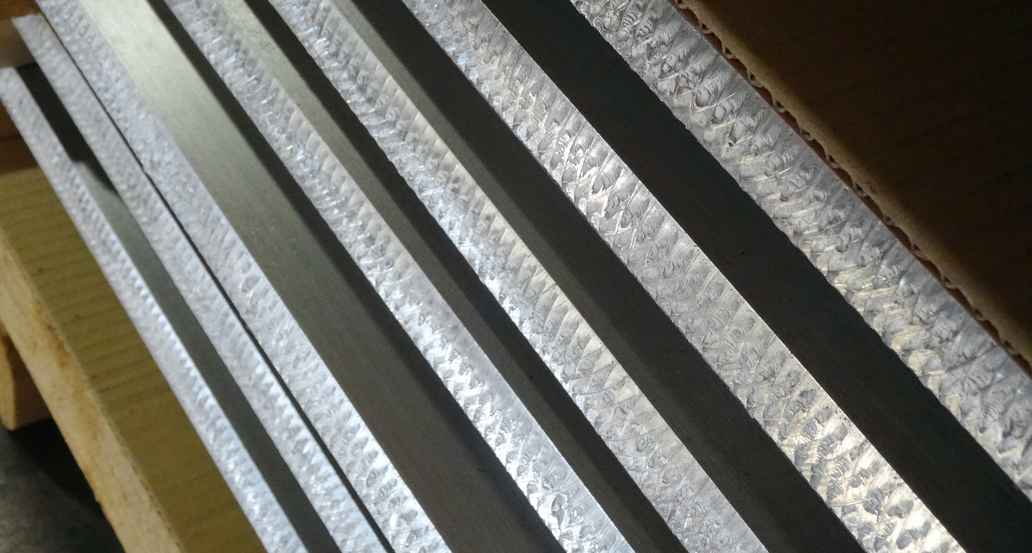

• Knabbern - Wirtschaftlich und schnell, erzeugt jedoch strukturierte Oberflächen.

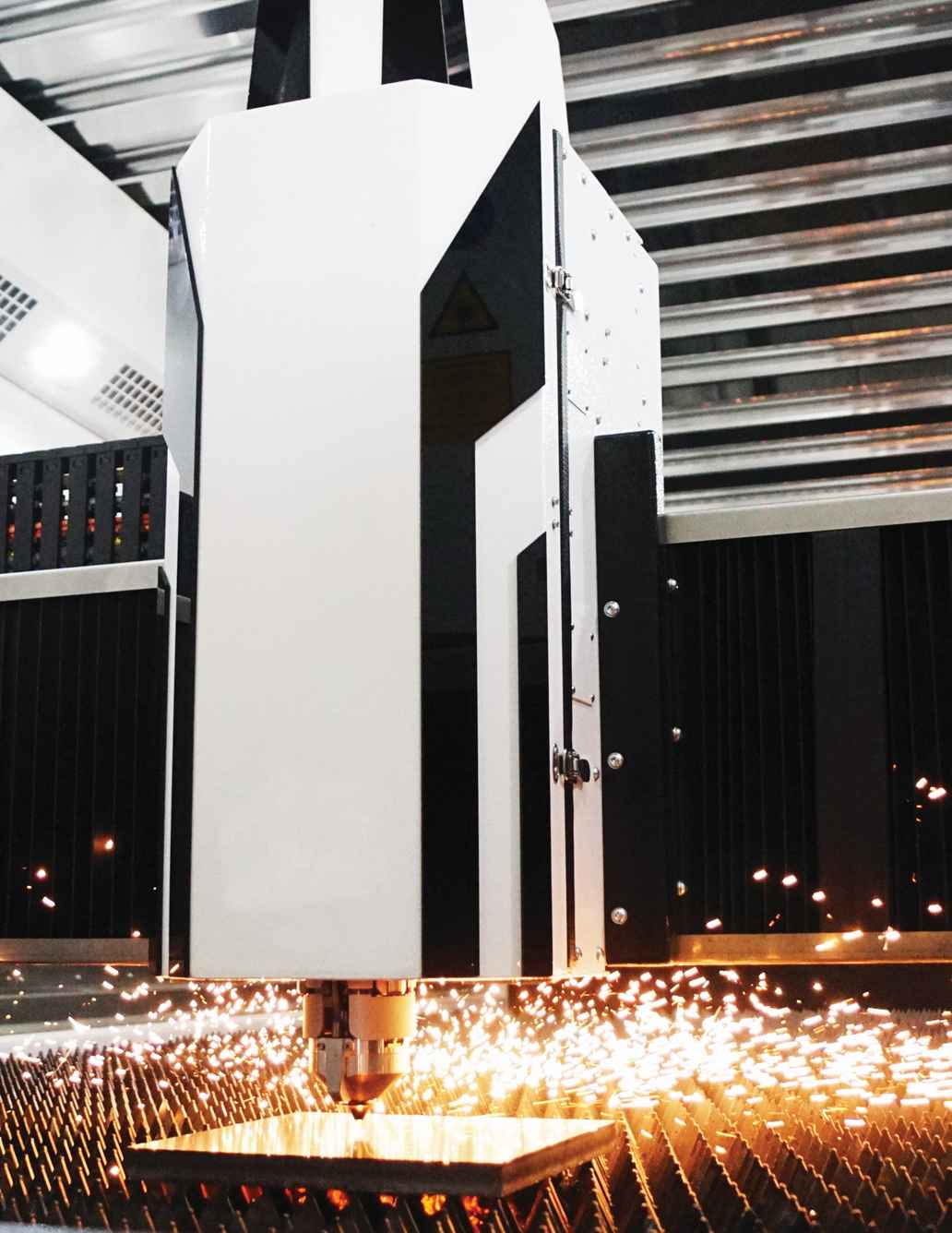

• Thermische Schneidverfahren - Effizient bei komplexen Konturen, können aber Metallgefüge durch Wärmeeinbringung verändern.

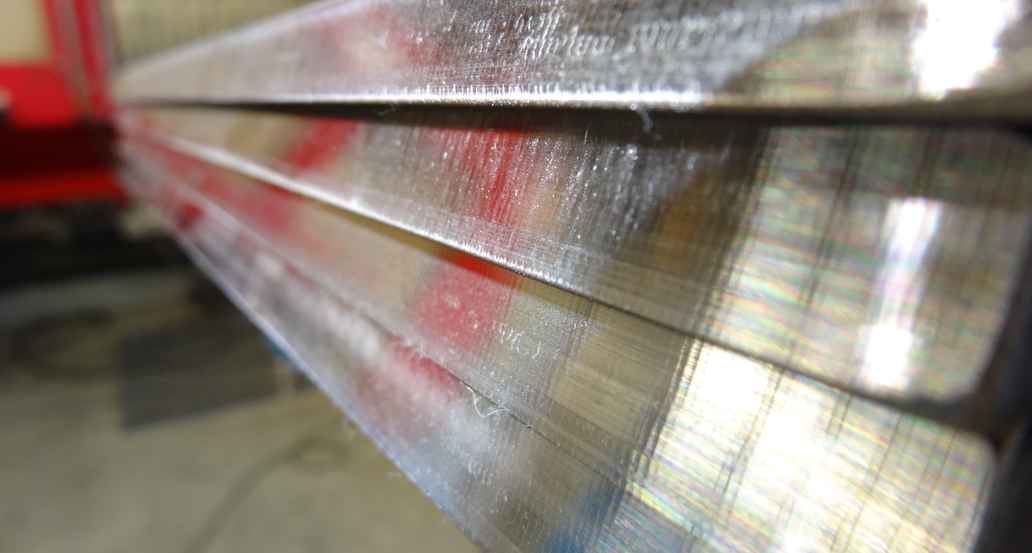

• Fräsen - Sehr präzise, wirtschaftlich und besonders geeignet für Serienfertigung und automatisierte Schweißprozesse.

Welche Methode für die Schweißnahtvorbereitung eingesetzt wird, hängt von mehreren Faktoren ab. Neben Materialstärke und Werkstoff spielen Bauteilgeometrie, Stückzahlen, Schweißverfahren und wirtschaftliche Anforderungen eine entscheidende Rolle. Häufig werden verschiedene Bearbeitungsverfahren kombiniert, um für jedes Bauteil die optimale Lösung zu erreichen.

Sonderlösungen in der Schweißnahtvorbereitung

Serienfertigung und Prozessintegration

Die Schweißnahtvorbereitung ist heute ein fester Bestandteil moderner Fertigungsketten. Durch die Integration der Fasenbearbeitung in den Zuschnitt entstehen montagefertige Bauteile, die ohne zusätzliche Vorbereitung verschweißt werden können.

Impressionen zur Schweißnahtvorbereiutng aus unserer Fertigung

Die Beispiele zeigen typische Ergebnisse der Schweißnahtvorbereitung in der Blechbearbeitung. Je nach Bauteil und Anforderung werden unterschiedliche Verfahren eingesetzt, um präzise und reproduzierbare Fasen herzustellen.

Geknabberte, gefräste oder gelaserte Fasen sorgen für montagefertige Bauteile und erleichtern den anschließenden Schweißprozess.

Einsatzbereiche und Materialien

Schweißfasen werden in zahlreichen Industriezweigen eingesetzt, darunter Maschinenbau, Stahlbau, Anlagenbau und Fahrzeugbau. Besonders bei hochfesten oder verschleißbeständigen Stählen ist eine präzise Kantenbearbeitung entscheidend für langlebige Schweißverbindungen.

Neben der geometrischen Bearbeitung entscheidet vor allem die Oberflächenqualität über die spätere Schweißnahtqualität. Erst das Zusammenspiel aus präziser Fase und sauber vorbereiteten Materialoberflächen ermöglicht reproduzierbare und langlebige Schweißverbindungen.

Reinigung der Schweißkanten

Vor dem Schweißen müssen Schweißbereiche metallisch rein sein. Zu entfernen sind:

• Öle und Fette
• Oxidschichten und Zunder
• Beschichtungen oder Lackreste

Bei mechanischen Reinigungsverfahren sollte darauf geachtet werden, dass keine Kühl- oder Schmierstoffe verwendet werden. Rückstände können die Schweißnahtqualität negativ beeinflussen.

Für manuelle Reinigungsarbeiten werden häufig Edelstahlbürsten eingesetzt. Dabei ist eine geeignete Drahtstärke entscheidend. Zu feine Drähte können Verschmutzungen verschmieren, während zu grobe Drähte die Oberfläche beschädigen können. Besonders Aluminium erfordert eine sorgfältige mechanische Reinigung kurz vor dem Schweißen.

Wirtschaftliche Vorteile durch ausgelagerte Schweißnahtvorbereitung

Die Herstellung präziser Fasen erfordert spezielle Maschinen und qualifiziertes Fachpersonal. Viele Unternehmen lassen die Schweißnahtvorbereitung bereits während der Blechfertigung durchführen. Dadurch können sich Schweißer vollständig auf den Schweißprozess konzentrieren, während Wiederholgenauigkeit und Produktivität steigen.

Ihr zertifizierter Partner für Schweißnahtvorbereitung und Schweißbaugruppen

Als zertifizierter Schweißfachbetrieb begleiten wir unsere Kunden von der präzisen Blechbearbeitung bis zur montagefertigen Schweißbaugruppe.

Wir fertigen Schweißkonstruktionen mit Stückgewichten bis zu 50 Tonnen und setzen industrielle Schweißverfahren wie MIG/MAG, WIG sowie Bolzen- und Punktschweißen ein. Die Qualität unserer Baugruppen beginnt dabei bereits bei der exakten Vorbereitung der Schweißkanten.

Durch präzise gefertigte Schweißfasen liefern wir Bauteile, die direkt weiterverarbeitet werden können. Dadurch reduzieren sich Schweißzeiten, Nacharbeit und Fertigungskosten deutlich.

Nutzen Sie präzise gefertigte Schweißfasen, um Schweißzeiten zu reduzieren, Nacharbeit zu vermeiden und dauerhaft sichere Schweißverbindungen zu realisieren. Gemeinsam entwickeln wir die wirtschaftlich optimale Lösung für Ihre Bauteile.
