Abmessungen
- Minimale Bauteilgröße: 5 × 5 × 5 mm
- Maximale Bauteilgröße: 1.800 × 920 × 750 mm (Hartford)
- Maximale Bauteilgröße: 4.200 × 750 × 500 mm (Hedelius)
Frästeile– präzise Lohnfertigung nach Zeichnung und CAD
Die Herstellung von Frästeilen gehört zu unseren Kernkompetenzen. Wir fertigen Ihre CNC-Frästeile präzise und wirtschaftlich – vom Prototyp über Einzelteile bis zur Serienfertigung. Ob einfache Konturen oder anspruchsvolle 3D-Geometrien: Mit 3-und 5-Achs-Bearbeitung, modernen CAD/CAM-Prozessen und klaren Qualitätsstandards erhalten Sie einbaufertige Frästeile aus Metall, die zuverlässig in Ihren Produktionsprozess passen.
Unsere Fertigungsmöglichkeiten

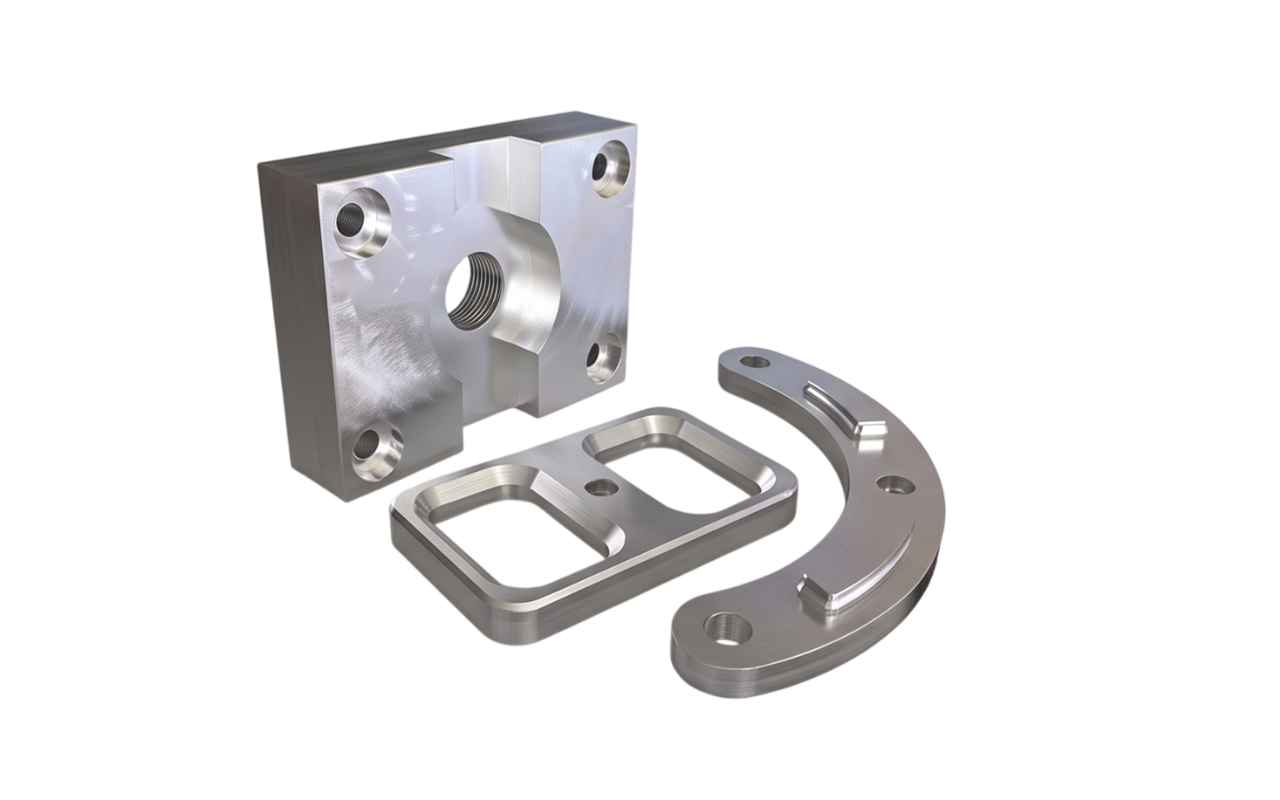

Frästeile aus 3-Achs-Bearbeitung
- Planebene Flächen, Taschen, Nuten, Passungen und Standardgeometrien – für diese Bauteilanforderungen ist die 3-Achs-Bearbeitung die wirtschaftlich sinnvollste Wahl. Mit hoher Wiederholgenauigkeit entstehen so präzise Teile, ob als Einzelstück oder in der Serie. Typische Bauteile: Grundplatten, Adapter, Halterungen, Ventilkörper
- Maschinenkomponenten – bis max. 1.800 × 920 × 750 mm

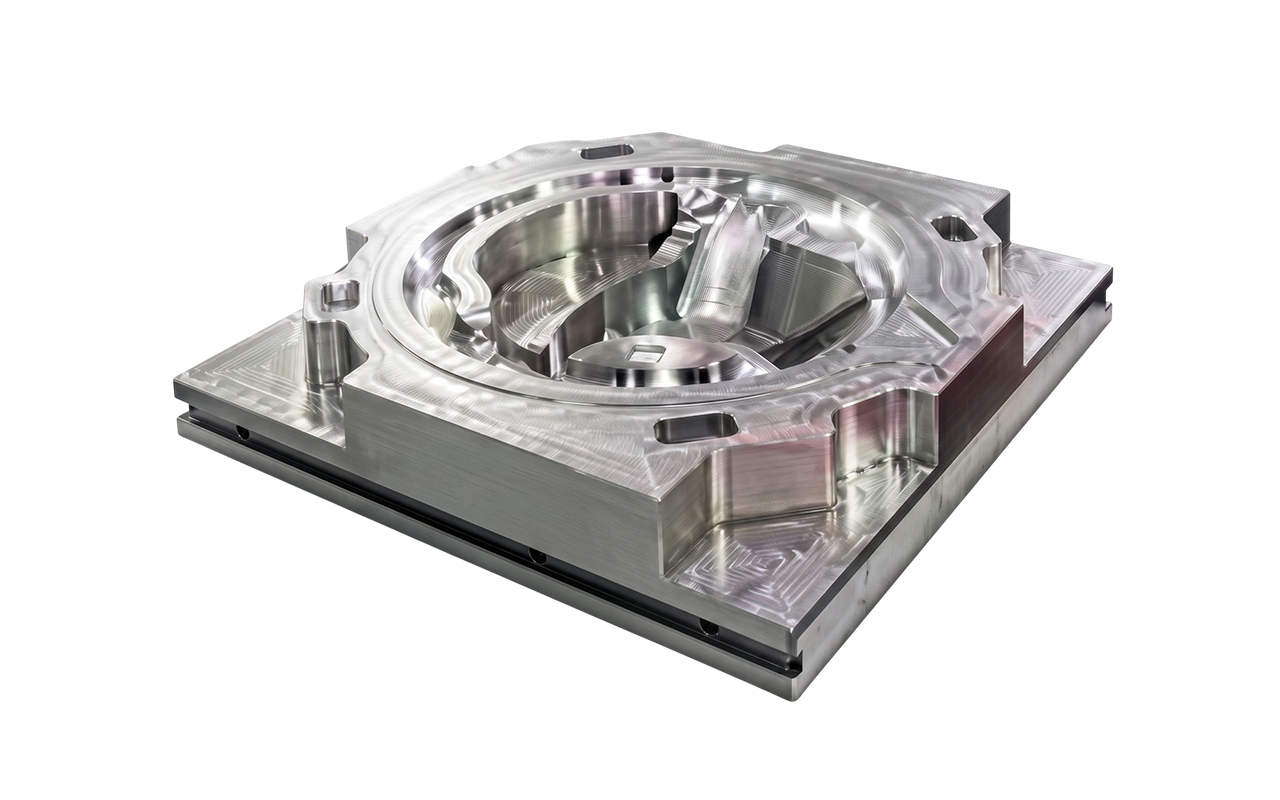

Frästeile aus 5-Achs-Bearbeitung
Komplexe 3D-Geometrien, Freiformflächen, Schrägen und Bauteile, die aus mehreren Winkeln bearbeitet werden müssen – all das lässt sich durch 5-Achs-Simultanbearbeitung ohne aufwändiges Umspannen realisieren. Besonders bei rotationssymmetrischen Werkstücken ermöglicht ein integrierter Rundtisch die vollständige Umfangsbearbeitung in einer einzigen Aufspannung – für höchste Maßhaltigkeit und kürzere Durchlaufzeiten.
- Typische Bauteile: Strukturteile, Gehäuse, Impeller, Strömungskörper und Bauteile mit Freiformflächen
- maximaler Bearbeitungsbereich unserer Maschinen: 4.200 × 750 × 500 mm)
Frästeile in der Serienfertigung
Wer Frästeile in größeren Stückzahlen benötigt, profitiert von automatisierten Abläufen: Teile werden selbsttätig ein- und ausgeladen sowie gewendet, was Rüstzeiten minimiert und einen wirtschaftlichen Dauerbetrieb ermöglicht. Bauteile bis 1.800 × 920 × 750 mm können so reproduzierbar und terminsicher in Serie gefertigt werden – mit konstant hoher Maßhaltigkeit über die gesamte Losgröße.
Abmessungen, Toleranzen und Gewinde
Toleranzen und Oberflächengüte
Fertigung nach ISO-Toleranzklassen bis IT6.
Oberflächenqualitäten von Rz 4 / Ra 1,0 bis Rz 50 / Ra 12,5, abhängig von Material, Geometrie und Bearbeitungsstrategie.
Gewinde
- Alle gängigen metrischen Gewinde
- Zollgewinde nach Zeichnung realisierbar
Bauteilarten und Funktionsteile
Wir fertigen Frästeile aus Metall für nahezu jede technische Anwendung – von einfachen prismatischen Bauteilen bis hin zu komplexen Freiformflächen. Durch den Einsatz modernster CNC-Fräszentren garantieren wir glatte Oberflächen, höchste Maßhaltigkeit und eine Fertigung exakt nach Ihren Vorgaben. Unsere Bauteile übernehmen dabei vielfältige funktionale Aufgaben wie Verbindung, Führung, Aufnahme oder Medienführung.
Individuelle Fertigung nach Maß: Je nach Bedarf fertigen wir Prototypen, Kleinserien oder Großserien bis zu 100.000 Stück – reproduzierbar, dokumentiert und planbar für Industrie, Maschinenbau und Fahrzeugtechnik.
Fertigungsbeispiel für Maschinenkomponenten & Vorrichtungsbau
Fertigungsbeispiel für Maschinenkomponenten & Vorrichtungsbau

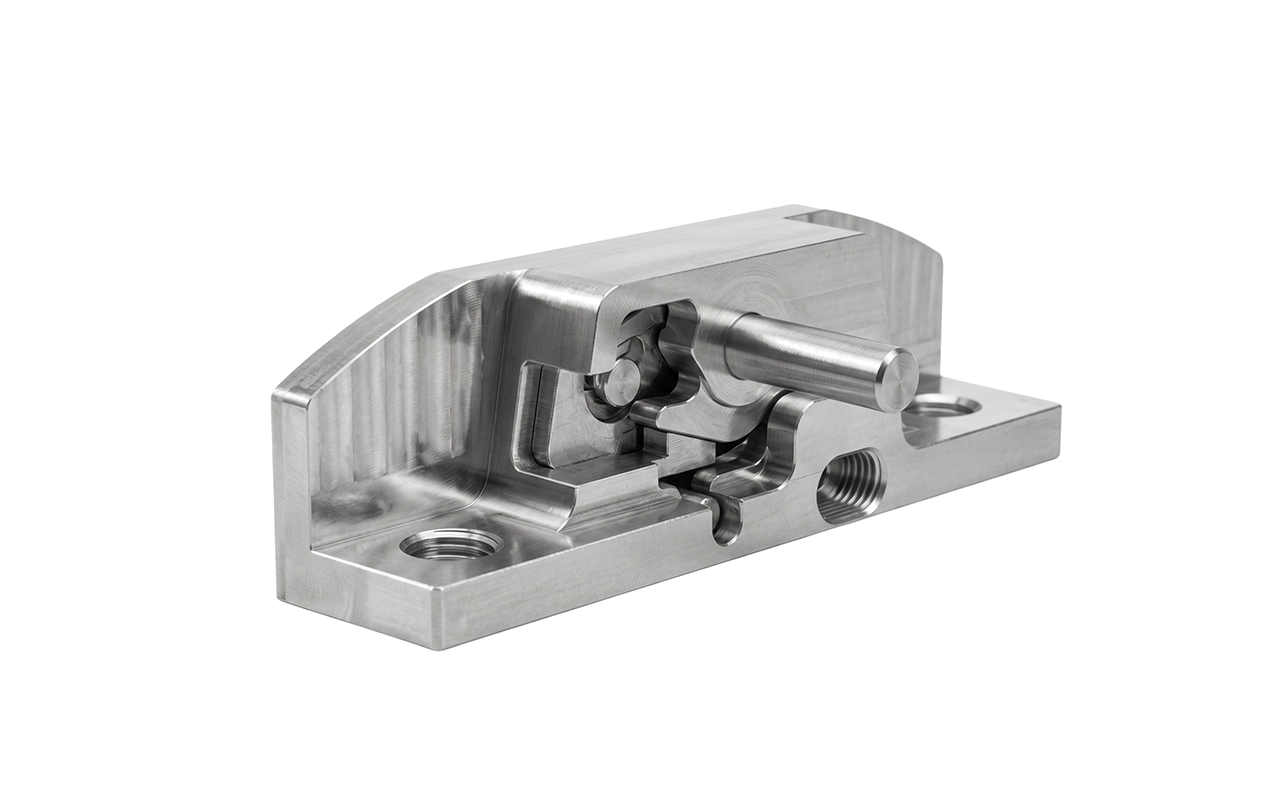

Präzise Passflächen, Bohrbilder und Bezugskanten für den professionellen Werkzeugbau.

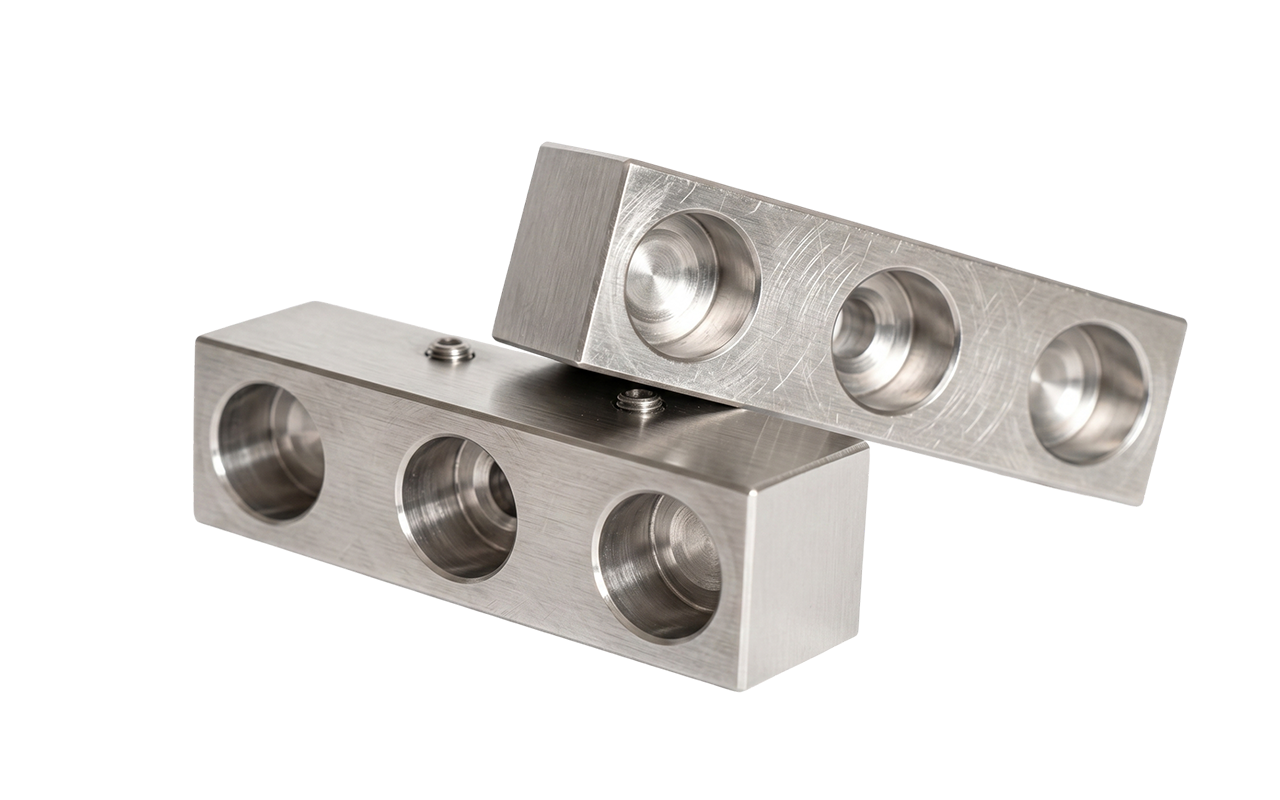

CNC-gefräste Grundplatten, Adapter und Konsolen – auf Wunsch montagefertig mit Gewinden und Senkungen.

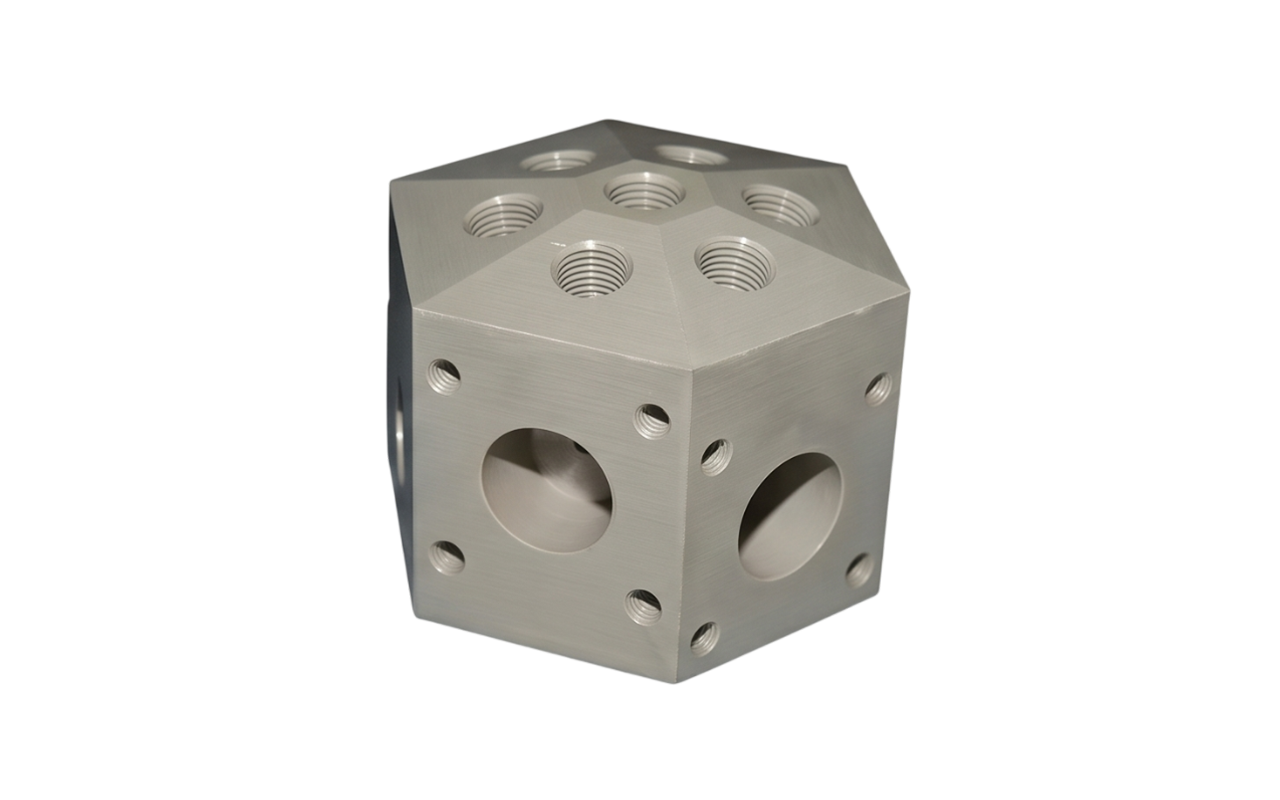

Hochpräzise Funktionsbauteile wie Ventilkörper oder Zylinderkomponenten, bei Bedarf inklusive detailliertem Prüfprotokoll.
Fertigungsbeispiele für Gehäusebau & 3D-Geometrien

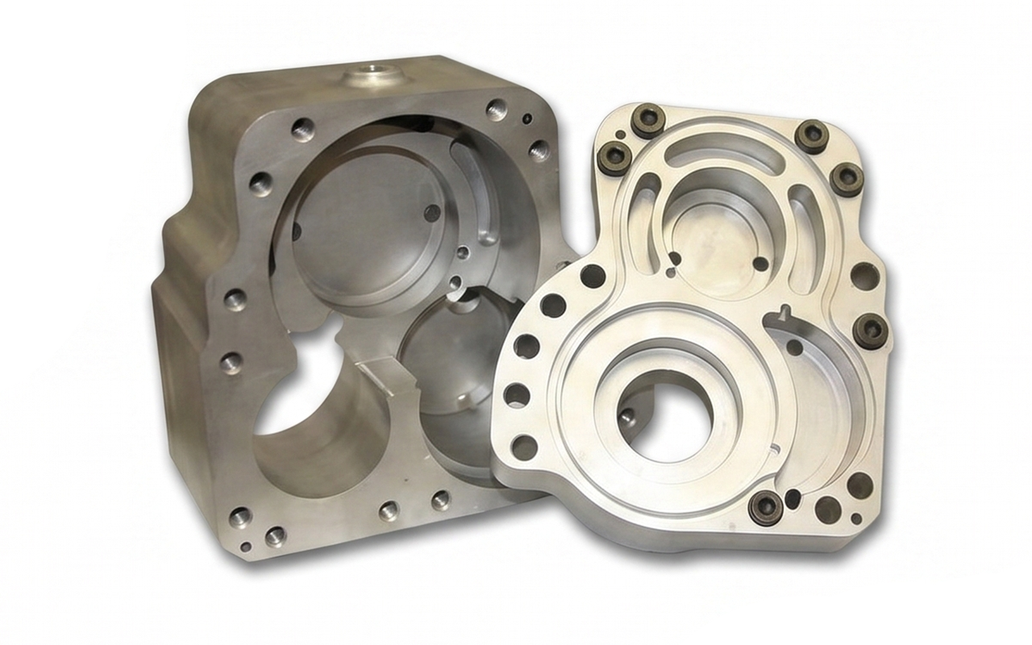

Mehrseitig bearbeitete Rahmen und Gehäuseteile mit definierten Oberflächengüten für optimalen Schutz und Optik.

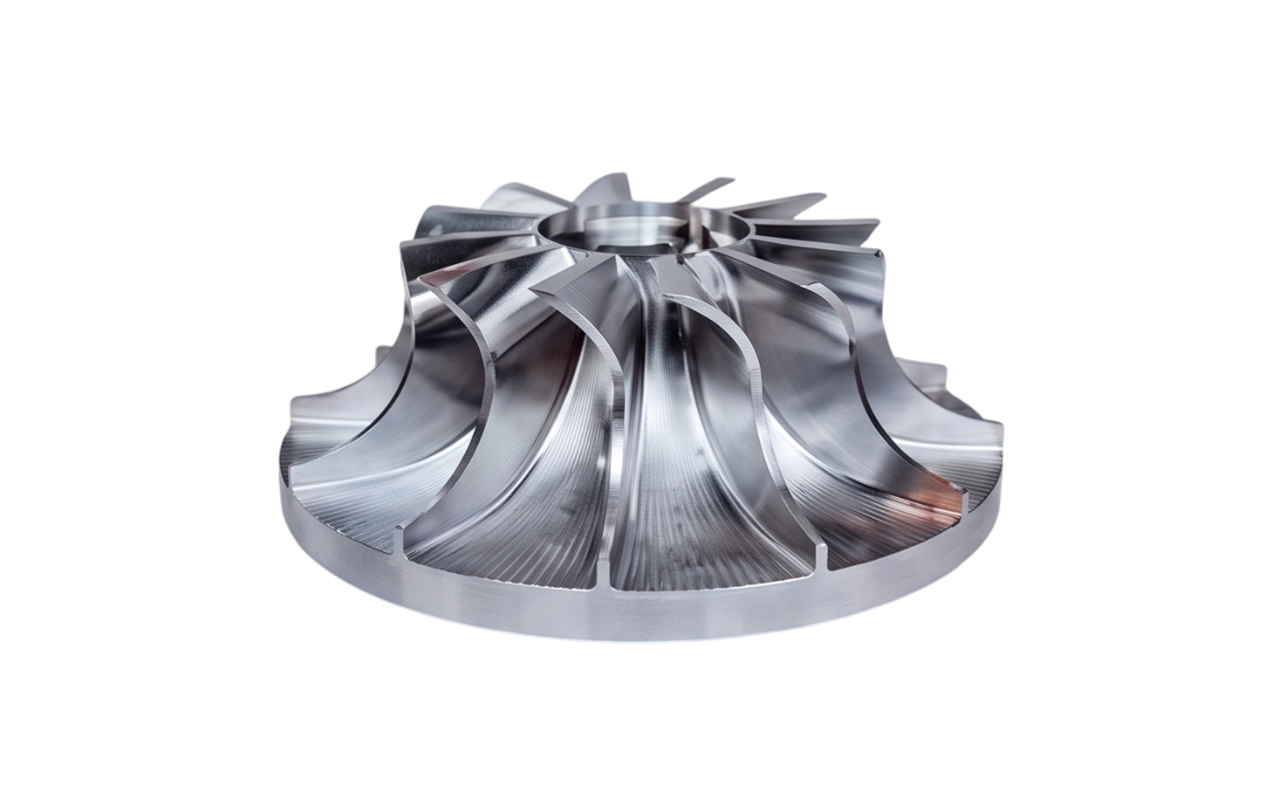

Komplexe 5-Achs-Simultanbearbeitung für anspruchsvolle Geometrien wie Impeller oder Strömungskörper.
Leichte und zugleich stabile Metallbauteile für Rahmen, Aufbauten und Halterungen – belastbar und exakt reproduzierbar.
Jetzt individuelle Frästeile beauftragen
Materialien und Oberflächen
Wir fertigen Frästeile ausschließlich aus hochwertigen Metallwerkstoffen:
Stahl
Robust und vielseitig
Folgende Materialtypen:
- 1.0038 S235JR (Walzblau)
- 1.0330 DC01 / ST1203 (geb. + geölt)
- 1.0226 DX / Sendzimir Z275
- 1.0980 S420MC (geb. + geölt)
- und viele andere
Edelstahl
Korrosionsbeständig
Folgende Materialtypen:
- 1.4301 X5CrNi18-10 (V2A)
- 1.4404 X2CrNiMo17-12-2 (V4A)
- 1.4016 / X6Cr17
- 1.4571 X6CrNiMoTi17-12-2 (V4A)
- und viele andere
Aluminium
Leicht und stabil
Folgende Materialtypen:
- 3.3535 AlMg3 EN AW 5754 H111
- 3.3535 AlMg3 EN AW 5754 H111 1sF
- AlMg3 EN AW 5754 H114 (Tränenblech 5-Tränen)
- 3.3547 AlMg4,5Mn EN AW 5083 H11
- und viele andere
Weitere Informationen oder direkt Anfrage senden?
Kontaktieren Sie uns gerne für eine kostenlose Erstberatung oder fragen Sie direkt Ihre individuellen Laserteile an.
Einsatzbereiche und Branchen
Dank unserer langjährigen Erfahrung in der Fertigung realisieren wir Projekte für zahlreiche Branchen und Anwendungen. Eine Auswahl haben wir für Sie zusammengestellt.
Bau & Architektur
Elektrotechnik und Elektroindustrie
Maschinenbau
Lebensmittelindustrie
Chemische Industrie
Fahrzeugbau
Darum Rime
Präzise CNC-Fräsbearbeitung
Unsere Frästeile entstehen auf modernen CNC-Bearbeitungszentren und überzeugen durch hohe Maßhaltigkeit und Wiederholgenauigkeit. Digitale Steuerungen, abgestimmte Werkzeuge und kontinuierliche Qualitätsprüfungen sichern konstante Ergebnisse – unabhängig von Geometrie, Material oder Stückzahl.
Erfahrung und technische Beratung
Von der ersten Skizze bis zum serienreifen Bauteil begleitet Sie unser erfahrenes Team. Wir beraten zu Materialwahl, Toleranzen und fertigungsgerechter Auslegung und setzen Ihre Anforderungen exakt nach Zeichnung oder CAD-Daten um – flexibel für Prototypen wie für Serien.
Verlässliche Qualität und planbare Abläufe
Eingespielte Prozesse, moderne CNC-Technik und klare Prüfkonzepte garantieren gleichbleibende Qualität und hohe Terminsicherheit. Kurze Durchlaufzeiten und eine strukturierte Auftragsabwicklung machen Rime zu einem zuverlässigen Partner für Frästeile in Industrie, Maschinen- und Sonderfahrzeugbau.
FAQs
Wissenswertes zu CNC-Fräsen und Frästeilen
-
CNC-Fräsen ist ein automatisiertes, rechnergestütztes Fertigungsverfahren, bei dem rotierende Schneidwerkzeuge Material präzise von einem fest eingespannten Rohling abtragen. Das Ergebnis sind Frästeile – hochpräzise Bauteile, die exakt nach technischen Zeichnungen oder CAD-Modellen gefertigt werden. Sie zeichnen sich durch definierte Konturen, plane Flächen und eine exzellente Oberflächengüte aus.
