Parameter	Zusätzliche Beschreibung	Relevanz
Bemaßte technische Zeichnung (PDF)	Inkl. Materialangabe, Materialstärke und aller relevanten Toleranzen. Allgemeintoleranzen (z. B. ISO 2768) explizit vermerken.	Pflicht
CAD-Datei: DXF, DWG oder STEP	Abgewickelte DXF-/DWG-Datei (bereinigt, ohne Hilfslinien) für Laserschneiden und Abkanten. STEP-Datei bei komplexen Bauteilen und Zerspanung empfohlen.	Pflicht
Stückliste mit Stückzahlen und Materialgüte	Idealerweise als Excel-Datei mit Positionsnummer, Benennung, Werkstoffgüte (z. B. S235JR, 1.4301), Materialstärke und Menge.	Pflicht
Beschreibung der gewünschten Bearbeitungsschritte	Welche Verfahren soll Rime ausführen? Z. B. Lasern + Kanten + Schweißen + Entgraten. Nur so kann vollständig kalkuliert werden.	Pflicht
Gewünschter Liefertermin und Versandart	Fixer Wunschtermin oder flexibel? Abholung in Riesa oder Lieferung? Bei Serienabrufen: Rhythmus und Gesamtmenge angeben.	Pflicht
Entgraten erforderlich?	Ja oder Nein — und wenn ja: Schnittkanten verrunden (Fibergrat), Fasen, beidseitig? Fehlende Angabe führt zu Rückfrage.	Empfohlen
Folienseite bei Edelstahl und Aluminium	Welche Seite soll foliert bleiben (Sichtseite)? Angabe verhindert unnötige Kratzer und Reklamationen.	Empfohlen
Alternativmaterialien	Sind Materialsubstitutionen zulässig? Z. B. 1.4404 statt 1.4301, oder S355 statt S235. Flexibilität kann Lieferzeit und Kosten reduzieren.	Optional
Auftragsstatus beim Kunden	Liegt beim Endkunden bereits ein Auftrag vor? Dies kann bei der Priorisierung berücksichtigt werden.	Optional
Oberflächenzustand und Folgeprozesse	Soll das Bauteil anschließend lackiert, verzinkt oder pulverbeschichtet werden? Relevant für Schnittkanten, Gewindelöcher und Aufhängepunkte.	Optional
Bauteilkennzeichnung / Etikettierung	Bei Serienteilen: Sollen Bauteile gekennzeichnet oder etikettiert geliefert werden? Labelingvorgaben bitte frühzeitig mitteilen.	Optional

Laserschneiden Abkanten & Kantteile Fräsen & Großteilzerspanung Schweißbaugruppen

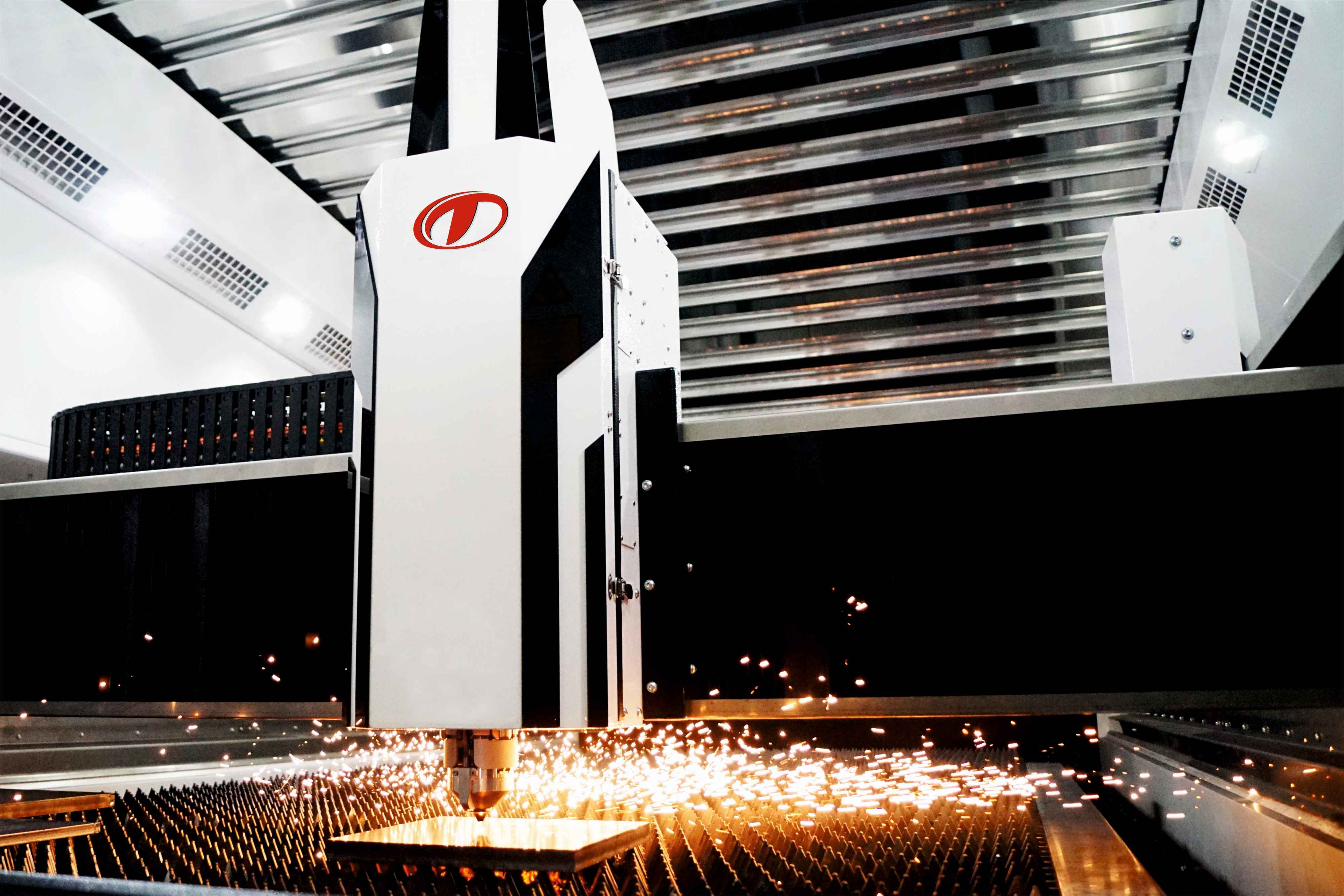

Laserschneiden

Faserlaseranlage · Materialdicken bis 50 mm (Stahl/Edelstahl/Alu) · Autogen bis 200 mm

Zusätzlich benötigte Dateien

• Abgewickelte DXF- oder DWG-Datei — bereinigt, ohne Bemaßungslinien, Schraffuren oder doppelte Linien
• STEP-Datei — ergänzend bei komplexen Geometrien oder wenn Abkantung folgt
• Kreise und Rundungen als echte Kreise zeichnen, nicht als Polygone

Konstruktive Hinweise

• Lochdurchmesser mindestens gleich der Materialdicke (z. B. bei 10 mm Stahl: ⌀ min. 10 mm)
• Mindeststegbreiten einhalten — bei Nichtbeachtung Verbindungsstege (Mikrostege) vorsehen
• Innenradien an Ecken: Laserstrahl erzeugt minimale Eckverrundung — bei Passungen beachten
• Toleranzklasse nach DIN EN ISO 9013 angeben, wenn abweichend von Standard

Hinweis: Bei Materialien über 25 mm Dicke sowie bei Autogenschnitten ändern sich Toleranzen und Oberflächenqualität deutlich. Bitte bei kritischen Maßen vorab abstimmen.

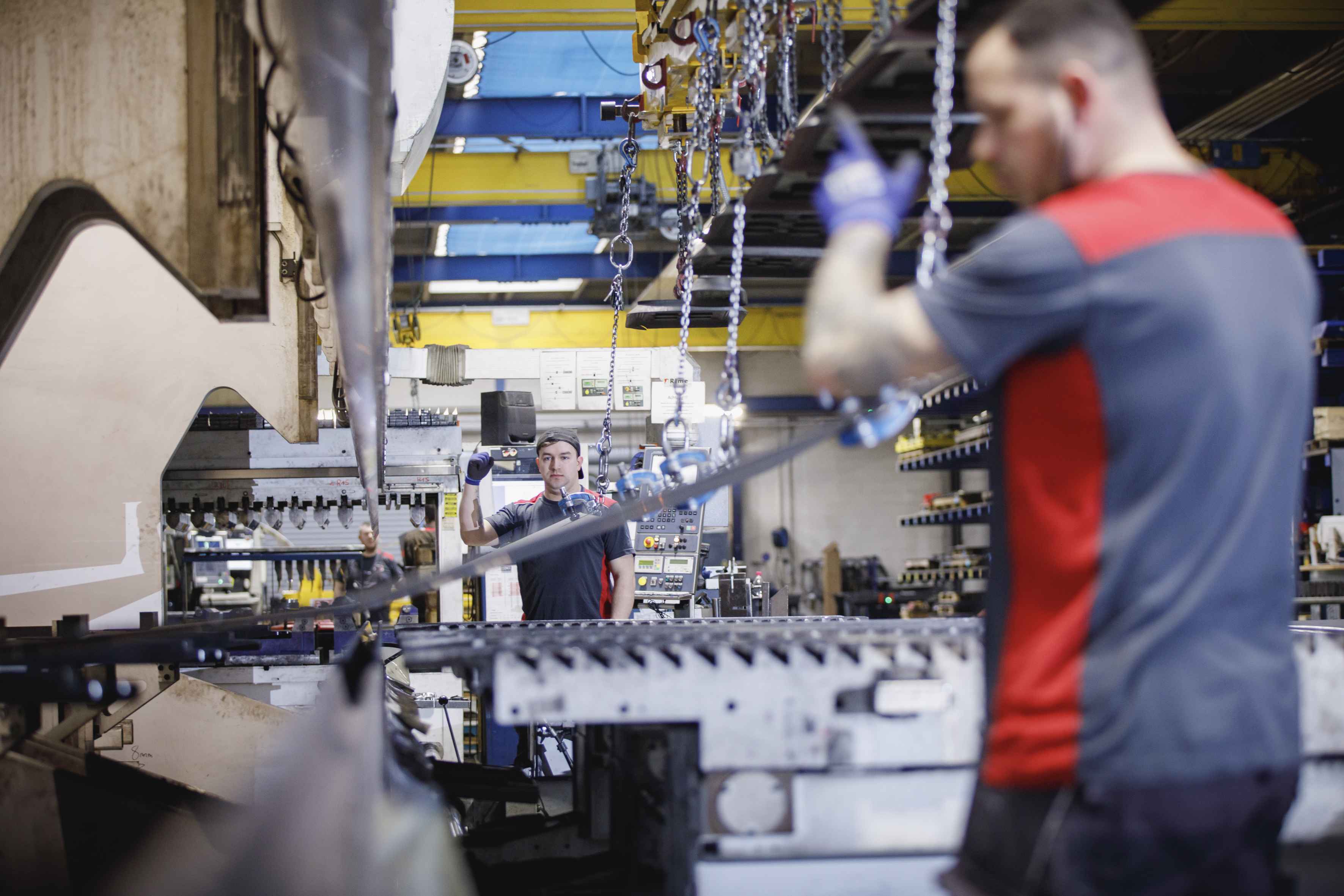

Abkanten & Kantteile

Abkantpressen bis 16.000 mm Länge · Blechdicken bis 25 mm

Bemaßungsregeln für Kantteile

• Immer Außenmaße bemaßen — nicht Innenkanten oder Neutralfaser
• Bei stumpfen oder spitzen Winkeln: Bemaßung von der Außenkante bis zum Schnittpunkt der verlängerten Schenkel
• Bei Z-Stufen: ebenfalls Außenmaße maßgeblich
• Innenradius angeben (Standard = 1× Materialdicke; Abweichungen explizit notieren)

Zusätzliche Angaben

• Biegefolge / -richtung bei komplexen Teilen in der Zeichnung oder als Skizze hinterlegen
• Auf mögliche Werkzeugkollisionen achten (enge Boxprofile, tiefe Z-Stufen)
• Hilfskantungen und Gegenbiegen kennzeichnen
• Gewinde und Einpressmuttern: Lage und Typ (z. B. M6 PEM) angeben

Hinweis Schwenkbiegen: Für Materialien mit großem Rückfederverhalten (hochfester Stahl, dickes Alu) bitte Rücksprache halten — Schwenkbiegen kann eine geeignetere Alternative sein.

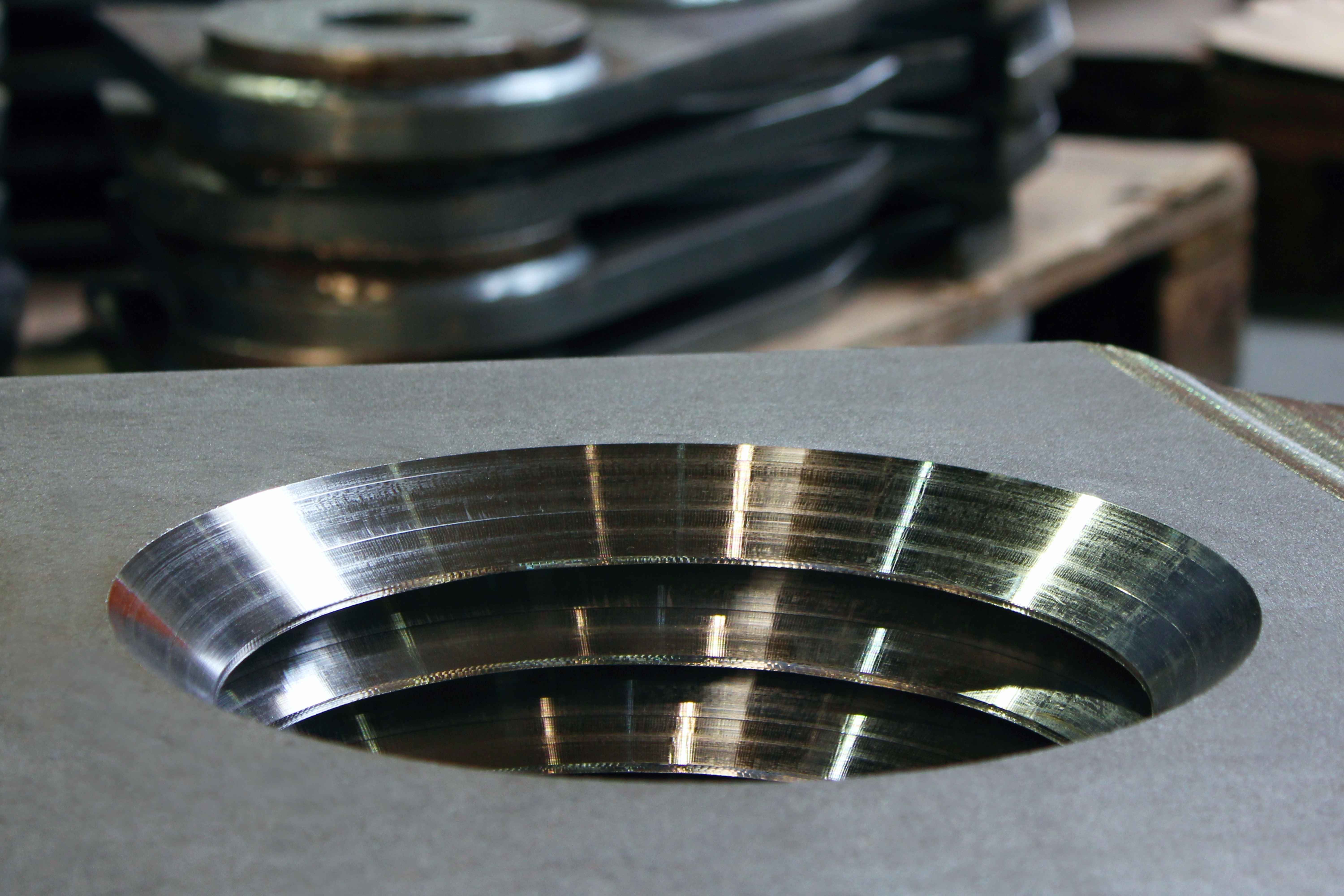

Fräsen & Großteilzerspanung

CNC-Bearbeitungszentren · Werkstücke bis 4.200 × 750 mm · Stahl, Edelstahl, Aluminium

Benötigte Unterlagen

• STEP-Datei zwingend erforderlich — 2D-DXF allein reicht nicht
• Bemaßte PDF-Zeichnung mit allen Toleranzen und Passungsangaben (z. B. H7, k6)
• Oberflächenrauheit Ra explizit angeben, wo relevant (z. B. Ra 1,6 auf Dichtflächen)
• Gewindeangaben vollständig: Typ, Nenngröße, Tiefe (z. B. M12 × 1,75, Tiefe 20 mm)

Konstruktive Hinweise

• Aufspannflächen und Referenzpunkte kennzeichnen — erleichtert Mehrseiten-Bearbeitung
• Enge Innentaschen mit kleinem Eckenradius: Mindest-Werkzeugradius beachten (i. d. R. R3–R6)
• Toleranzen nach ISO 2768 als Allgemeintoleranz angeben, Individualmaße separat kennzeichnen
• Härteanforderungen und Wärmebehandlung vor der Bearbeitung mitteilen

Hinweis Großteilzerspanung: Bei Werkstücken über 2.000 mm Länge bitte vorab klären, ob das Bauteil in einer Aufspannung gefertigt werden kann oder Umspannen erforderlich ist — dies beeinflusst die erreichbare Gesamtgenauigkeit.

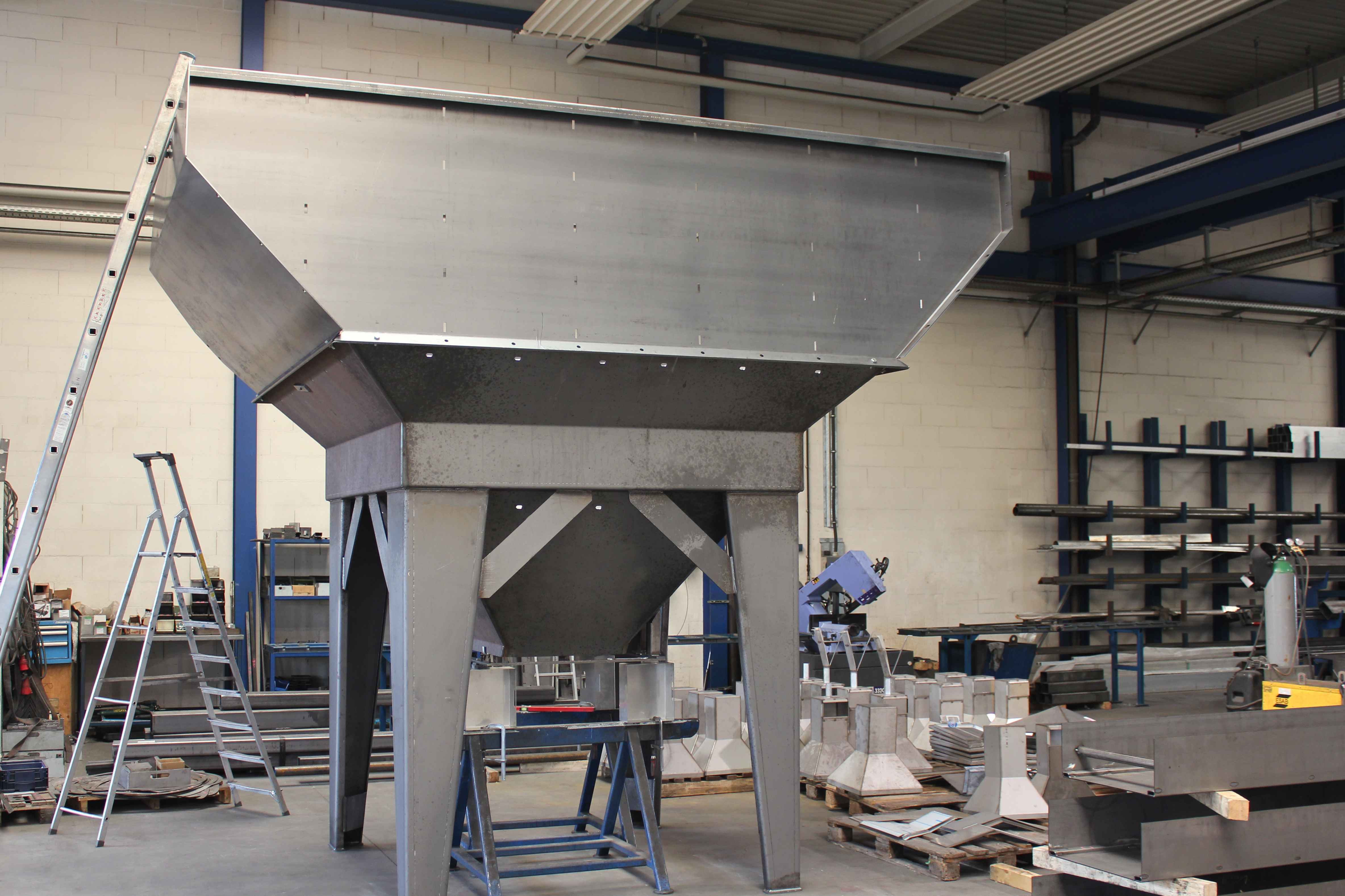

Schweißbaugruppen

MIG · MAG · WIG · Roboterschweißen · Baugruppen bis 50 t · EN 1090 · DIN 2303

Benötigte Unterlagen

• STEP-Datei der kompletten Baugruppe — für Kollisionsprüfung und Fertigungsplanung
• PDF-Zeichnung mit eindeutigen Schweißnahtangaben nach DIN EN ISO 2553 (Schweißnahtsymbole, Nahtdicken, Nahtart)
• Stückliste mit allen Einzelteilen, Materialien und Stückzahlen
• Angabe des Nahtgüteniveaus (z. B. EN 1090 EXC 2) sofern normativ gefordert

Konstruktive Hinweise

• Schweißreihenfolge und Spannvorrichtungshinweise wenn möglich angeben — reduziert Verzug
• Toleranzen für geschweißte Baugruppen nach EN ISO 13920 angeben (Klasse A–D)
• Bearbeitungsaufmaß bei anschließender Zerspanung einplanen
• Angabe ob Richt- und Nacharbeit nach dem Schweißen zulässig ist
• Bei CE-kennzeichnungspflichtigen Bauteilen: Ausführungsklasse (EXC 1–4) frühzeitig nennen

Wehrtechnik DIN 2303: Für Schweißkonstruktionen im Rüstungsbereich (BAAINBw) ist Rime nach DIN 2303 zugelassen. Bitte bei der Anfrage explizit auf die Norm hinweisen, damit die korrekte Dokumentation geplant werden kann.

Allgemeintoleranzen

ISO 2768 (Längen & Winkel) · DIN 7168 (veraltet, noch gebräuchlich)

• ISO 2768-f (fein) – Präzisionsteile
• ISO 2768-m (mittel) – Standard
• ISO 2768-c (grob) – Schweißkonstruktionen
• ISO 2768-v (sehr grob) – Rohteile

Schweißbaugruppen-Toleranzen

EN ISO 13920 — speziell für geschweißte Konstruktionen

• Klasse A (eng) – Maschinen, Präzision
• Klasse B (mittel) – Standard, Schweißbaugruppe
• Klasse C (grob) – Stahlbau
• Klasse D (sehr grob) – Rohbau

Laserschneiden

DIN EN ISO 9013 · Toleranzklasse 1

• bis 3 mm Dicke – ± 0,10 mm
• 3–10 mm Dicke – ± 0,15 mm
• 10–25 mm Dicke – ± 0,20 mm
• 25–50 mm Dicke – auf Anfrage

Abkanten

Richtwerte — abhängig von Material und Länge

• Winkelgenauigkeit – ± 0,5°
• Schenkellänge – ± 0,3 mm
• Gesamtlänge – ± 0,5 mm
• Rückfederung – materialabhängig

1

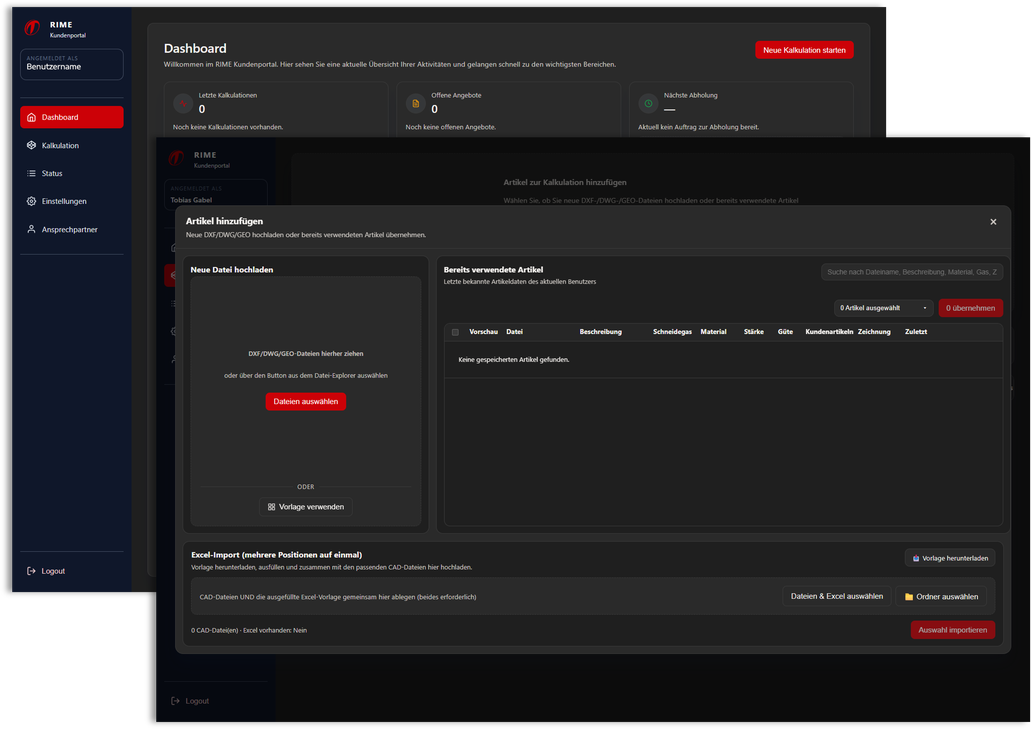

Anfrage einreichen

Zeichnungen, CAD-Dateien und Stückliste per E-Mail oder Kontaktformular an Rime senden.

Dateien unter 10 MB per E-Mail · größere Pakete auf Anfrage per WeTransfer oder FTP

2

Kalkulation & Angebot

Rime prüft die Unterlagen auf Machbarkeit und erstellt ein verbindliches Angebot.

Einfache Anfragen: 1–2 Werktage · Komplexe Baugruppen: bis 3 Werktage

3

Auftragserteilung & Start

Nach Ihrer Auftragsbestätigung und Zeichnungsfreigabe beginnt die Fertigung.

Auftragsbestätigung mit verbindlichem Liefertermin · Rückfragen direkt mit Ihrem Ansprechpartner
